无论是笔记本、智能手机还是车载控制系统，几乎每一项科技产品都离不开敏感电子元器件，而通过高质量 焊接制程保证电路板上元器件的良好接触性对确保科技产品正常工作至关重要。因此，锐德致力于为客户打 造高品质回流焊接系统。

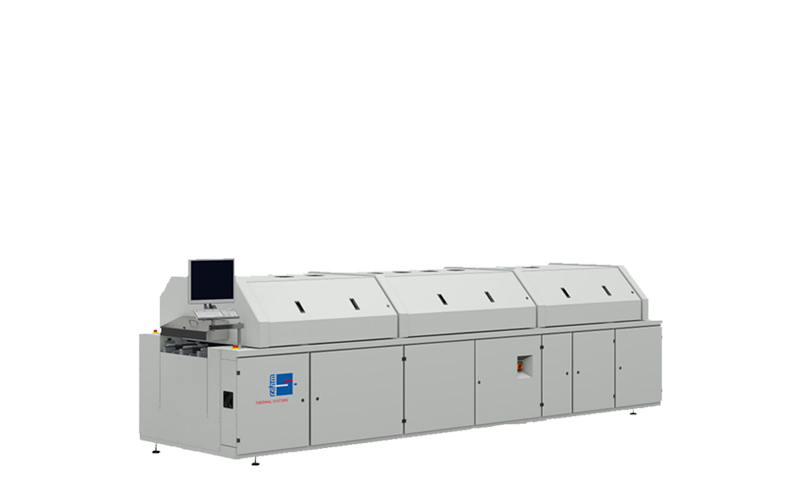

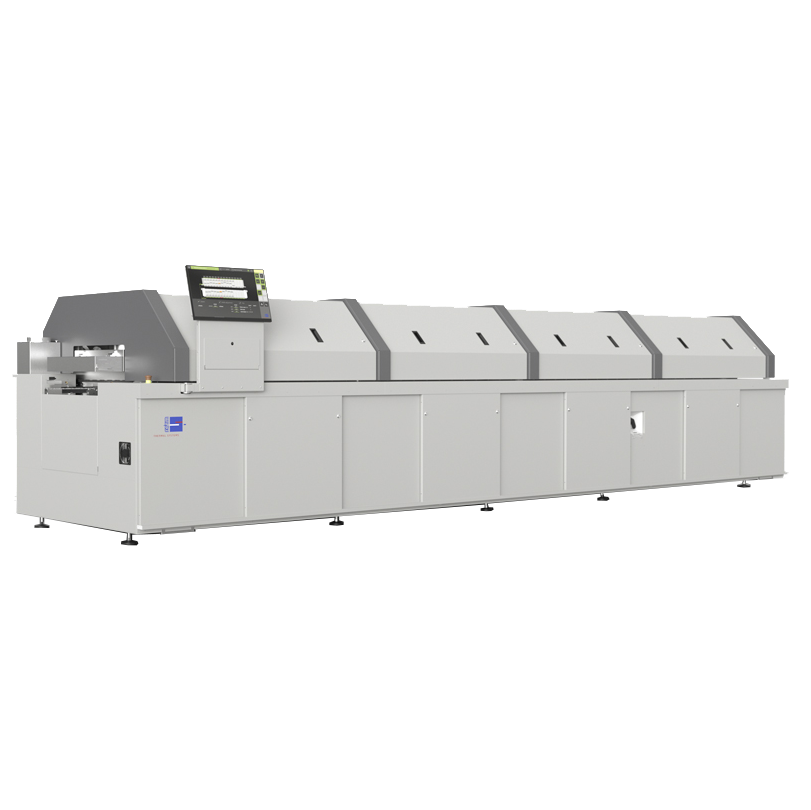

锐德VisionXC回流焊系统技术成熟、做工一流，采用对流式设计，通过气流传导热量 — 空气或氮气两种类型 可选。作为一种惰性保护气体，氮气是最理想的热传导介质，还能够在焊接过程中防止发生氧化。模块化设 计可以为您的生产线提供最高应用灵活性。

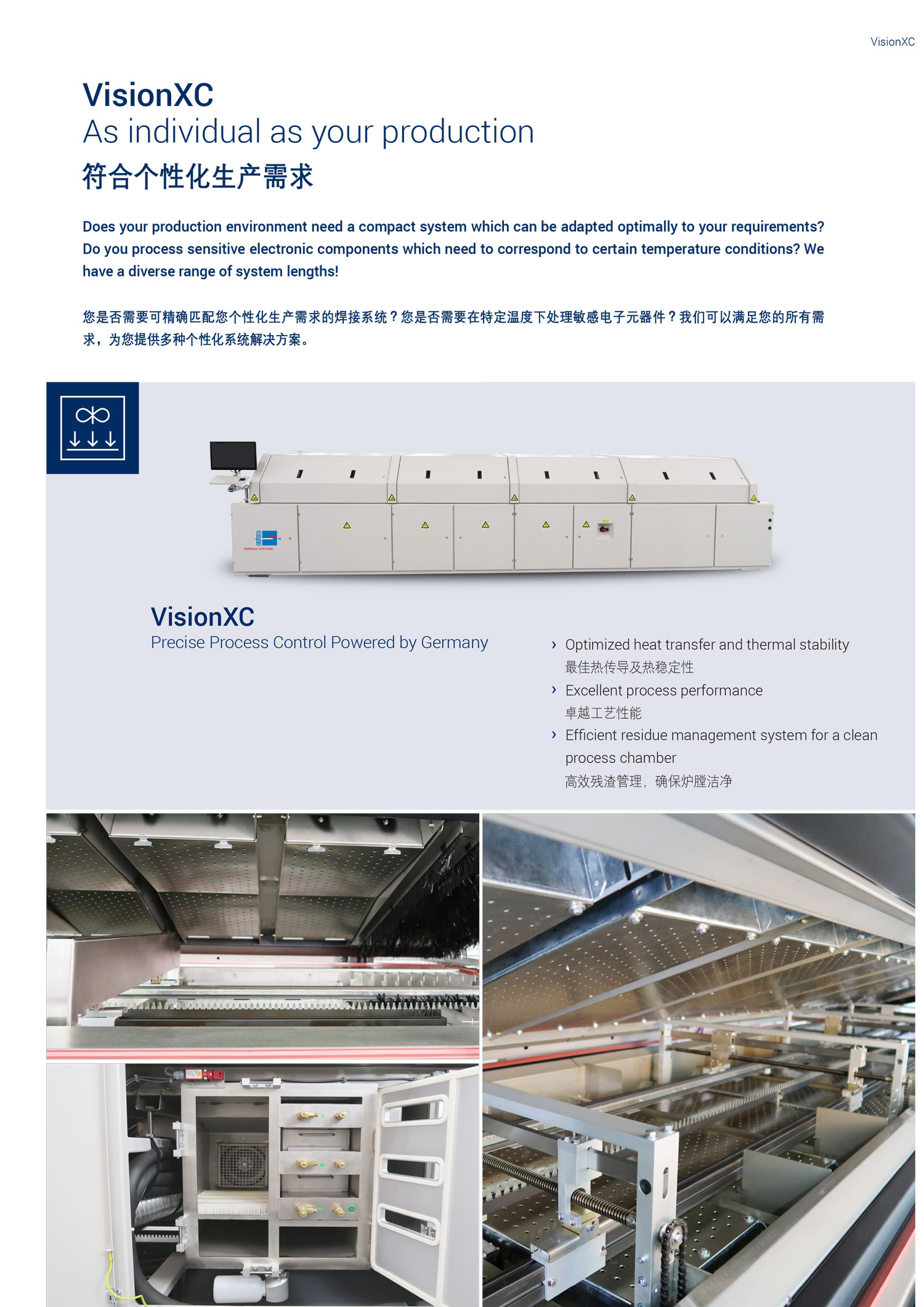

您是否需要可精确匹配您个性化生产需求的焊接系统？您是否需要在特定温度下处理敏感电子元器件？我们可以满足您的所有需 求，为您提供多种个性化系统解决方案。
• 最佳热传导及热稳定性
• 卓越工艺性能
• 高效残渣管理，确保炉膛洁净
选择锐德，满足您的所有应用需求！

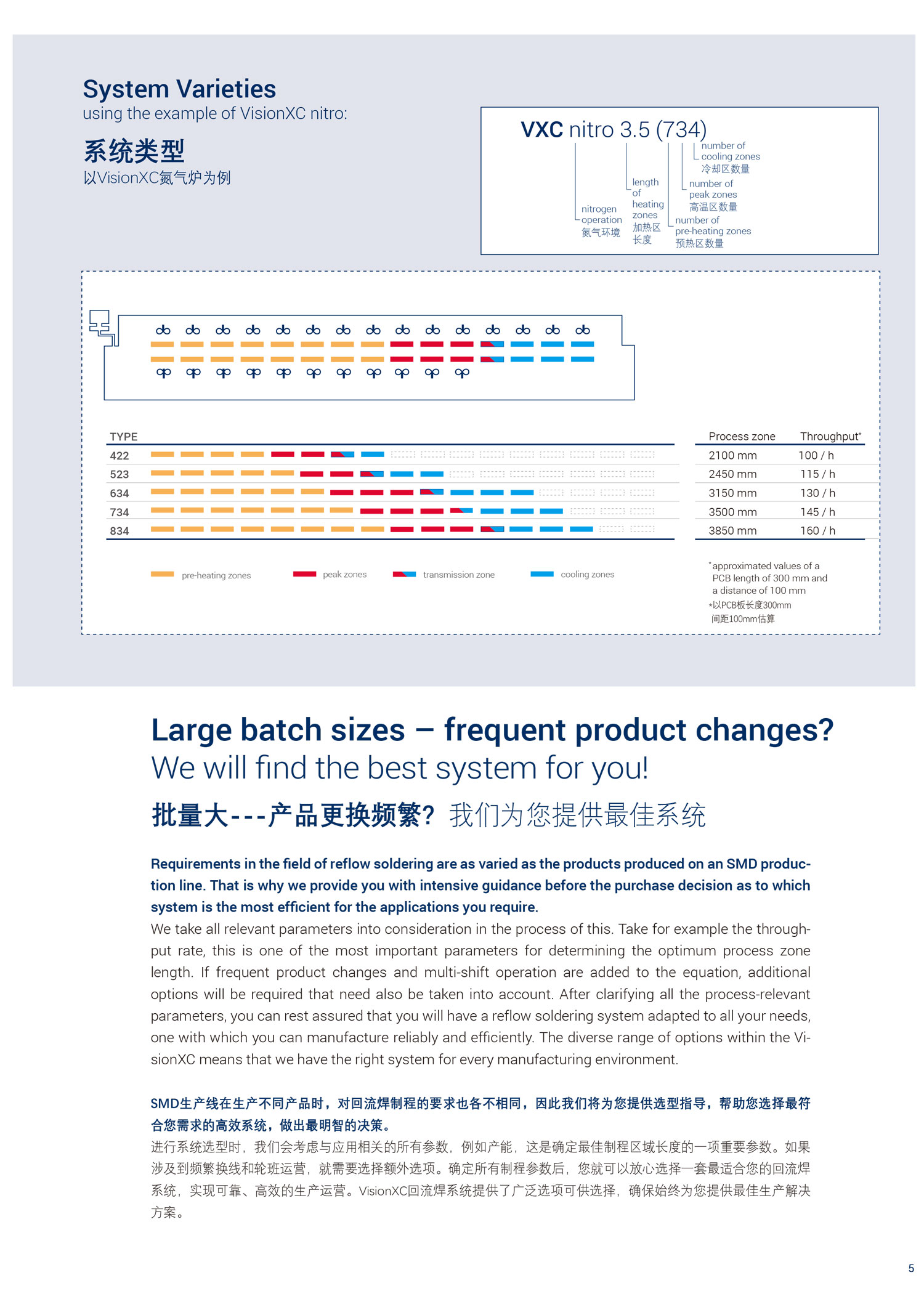

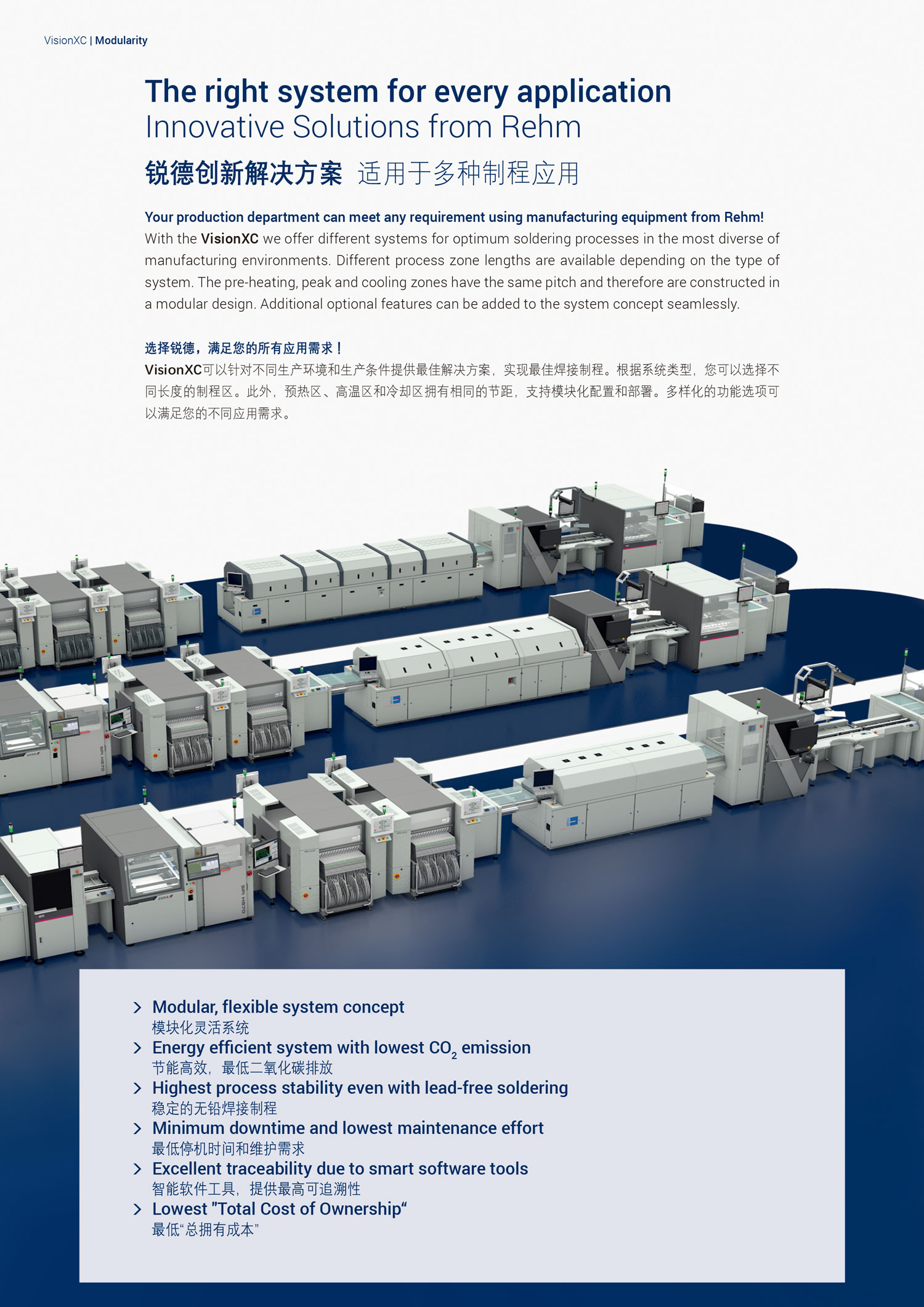

VisionXC可以针对不同生产环境和生产条件提供最佳解决方案，实现最佳焊接制程。根据系统类型，您可以选择不 同长度的制程区。此外，预热区、高温区和冷却区拥有相同的节距，支持模块化配置和部署。多样化的功能选项可 以满足您的不同应用需求。
• 模块化灵活系统
• 节能高效，最低二氧化碳排放
• 稳定的无铅焊接制程
• 最低停机时间和维护需求
• 智能软件工具，提供最高可追溯性
• 最低“总拥有成本”

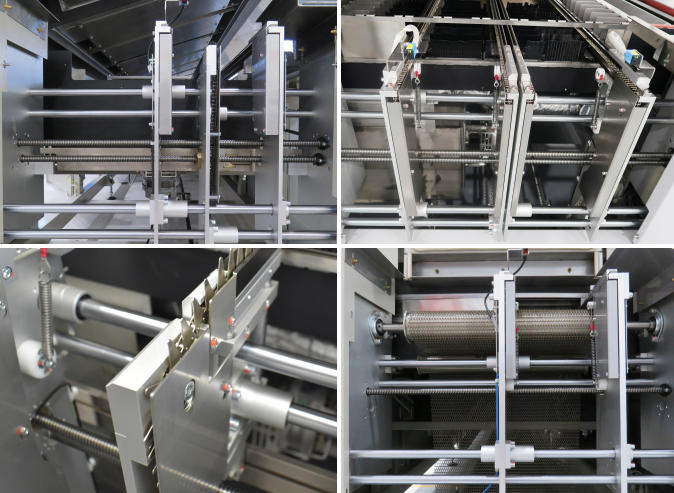

在焊接过程中，电子元器件将依次通过系统的各个区域：从预热区经过高温区再到冷却区。对连续制程 而言，安全的组件传输尤为重要。因此，我们为您提供了一套高度灵活的传输系统。

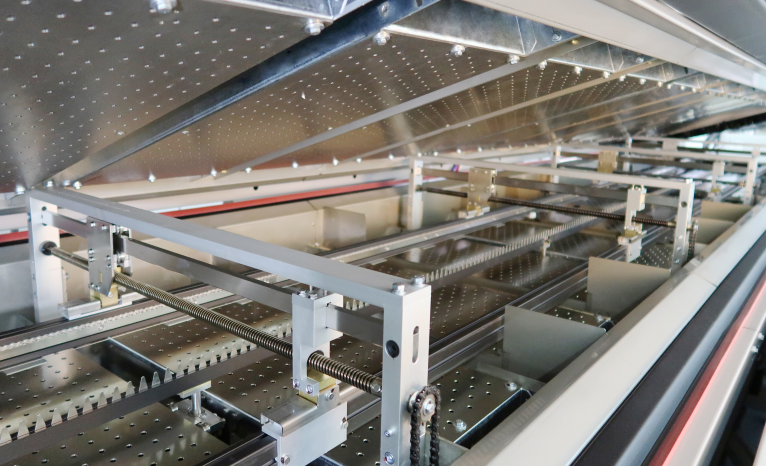

我们的传输系统可以不受电路板几何形状的影响，完美匹配您的组件。此外，传输轨道和传输速度都灵 活可调，可以在一个回流焊系统中实现并行双轨焊接（同步/异步）。根据具体需求，您可以选择不同的 传输模式，例如单轨和双轨传输、四轨或多轨传输,以及网带传输系统。
在焊接大型电路板或柔性基材时，中央支撑系统选项可防止组件发生形变，确保最高制程稳定性。
• 并行传输，实现可靠的无故障生产
• 传输宽度精确可调
• 温度曲线不受传输系统或中央支撑系统影响
• 传输系统驱动机构位于炉膛外，维护需求极低
• 多种传输系统可选，适合所有应用
• 集成中央支撑板，具有最高制程可靠性
尽管不同产品具有不同的制程需求，但是，最佳热传导 是所有产品实现出色焊接效果的基础。
VisionXC系列回流焊系统配备了可灵活调节的预热区，用 于对PCB板进行预加热，使其达到实际焊接所需温度。此 外，系统的各个区域均可通过调节风机频率进行独立控 制，确保达到最佳效果。

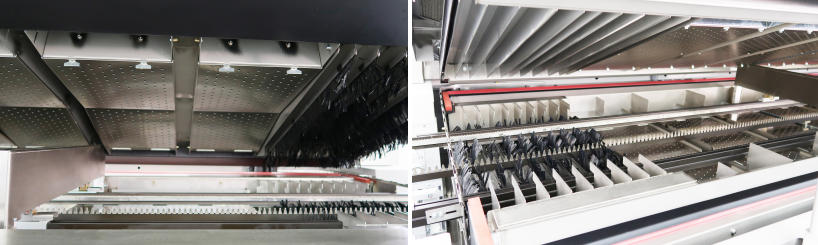

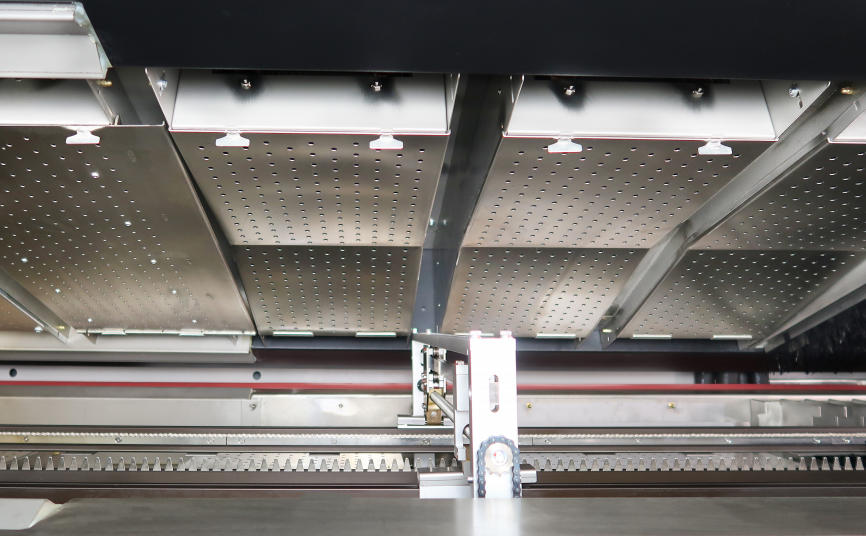

VisionXC配备了特殊的整流板，可确保气流均匀地通过 PCB板，实现最佳热传导。另外，您还可以分别调节顶部和底部加热区的气体流速，使组件完整均匀地受热，防 止材料应力对焊接制程产生干扰，同时确保小型部件不 会过热，大型部件得到足够彻底的加热。
为使系统中气流稳定，最大限度降低向外的热辐射， VisionXC在炉膛和外壁之间采取了最佳隔热措施。
通过制定精确、可重现的温度曲线，我们的系统可完美 契合您的制程要求，匹配您的组件尺寸、材质和其他制 程参数。

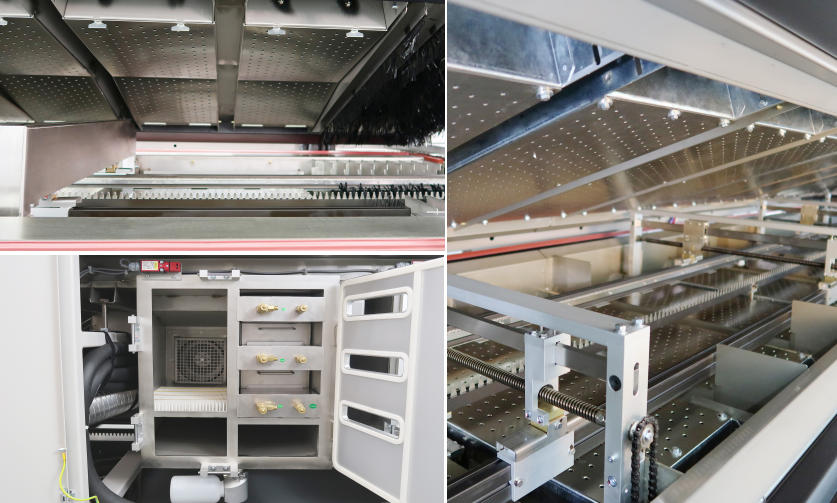

和所有工业制程一样，SMT生产线同样也会产生可能污染系统的残渣，因此必须及时将 残渣从制程循环中排出。我们的高效残渣管理系统可以安全、可靠的净化制程气体，保 持系统洁净、干燥。
液体残留物首先在冷却区单元内冷凝过滤，然后被排 出。过滤单元易于清洁，过滤器可以通过系统背部直接 更换而无需打开炉膛。可选配七段过滤，最高过滤效率 高达98%。
• 高效清洁，保证炉膛清洁、干燥
• 一体化系统解决方案
• 可靠、稳定制程
• 易于操作
• 低维护需求
VisionXC系统的机器入口和出口
为获得最佳焊接结果以及组件得到平缓冷却，需配备高性能冷却系统。
锐德为VisionXC提供了多种冷却系统，并支持精确微调以适应个性化生产制程。带热交换器和可调通风系 统的标准水冷解决方案可作为“闭环”系统，实现高效冷却。对于大型高密度PCB板，您可以选装底部冷却 系统。
• 利用冷却区中多个可单独调节的风机实现无应力冷却
• 提供底部冷却系统选件，完美冷却大型、高密度组件
• 多种冷却选项。支持灵活配置
• 创新型可持续液氮冷却技术
在生产换线时通常需要对生产制程设置进行更改。从较高的温度曲线切换到较低的温度曲线时，系统需要的冷却时间 较长，例如从无铅焊接转换到有铅焊接。为了更快冷却，锐德提供了多种选件以缩短等待时间。

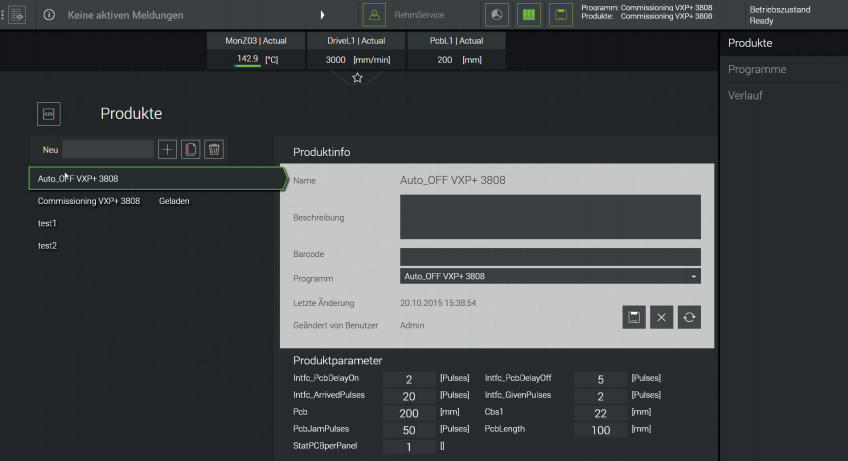

锐德为VisionXC回流焊系统研发了简单明了的ViCON软件，通过触摸 屏为您提供直观操作体验。
通过主界面上的设备视图，您可以轻松查看所有信息、命令和参数。 ViCON提供了多种杰出功能，例如可自由配置的收藏栏、结构化参数 分组、独立制程跟踪和归档等，为您的生产过程提供最佳辅助。
在软件研发阶段，锐德专家在包括产品管理在内的很多方面进行了深度改进，例如支持在生产进行的同时创建新产品或复制特定属性。另 外，创建新产品时可以直接设置参数，这意味着能够更快速地开展生 产且不会发生任何中断。
同样，根据工作状态，您可以立刻识别系统工作模式，更快速地发现 错误，可靠地评估警报信息。
ViCON软件的另一大优势是支持用户管理。通过灵活分配用户角色， 每个用户都可以获得相应的操作权限 — 无需严格的等级制度。
• 带触摸屏的直观软件操作
• 支持离线编程的清晰产品管理
• 通过模块分组，实现参数透明
• 收藏栏，轻松适应不同制程
• 多语言支持
支持离线编程的清晰产品管理
